Περιγραφή

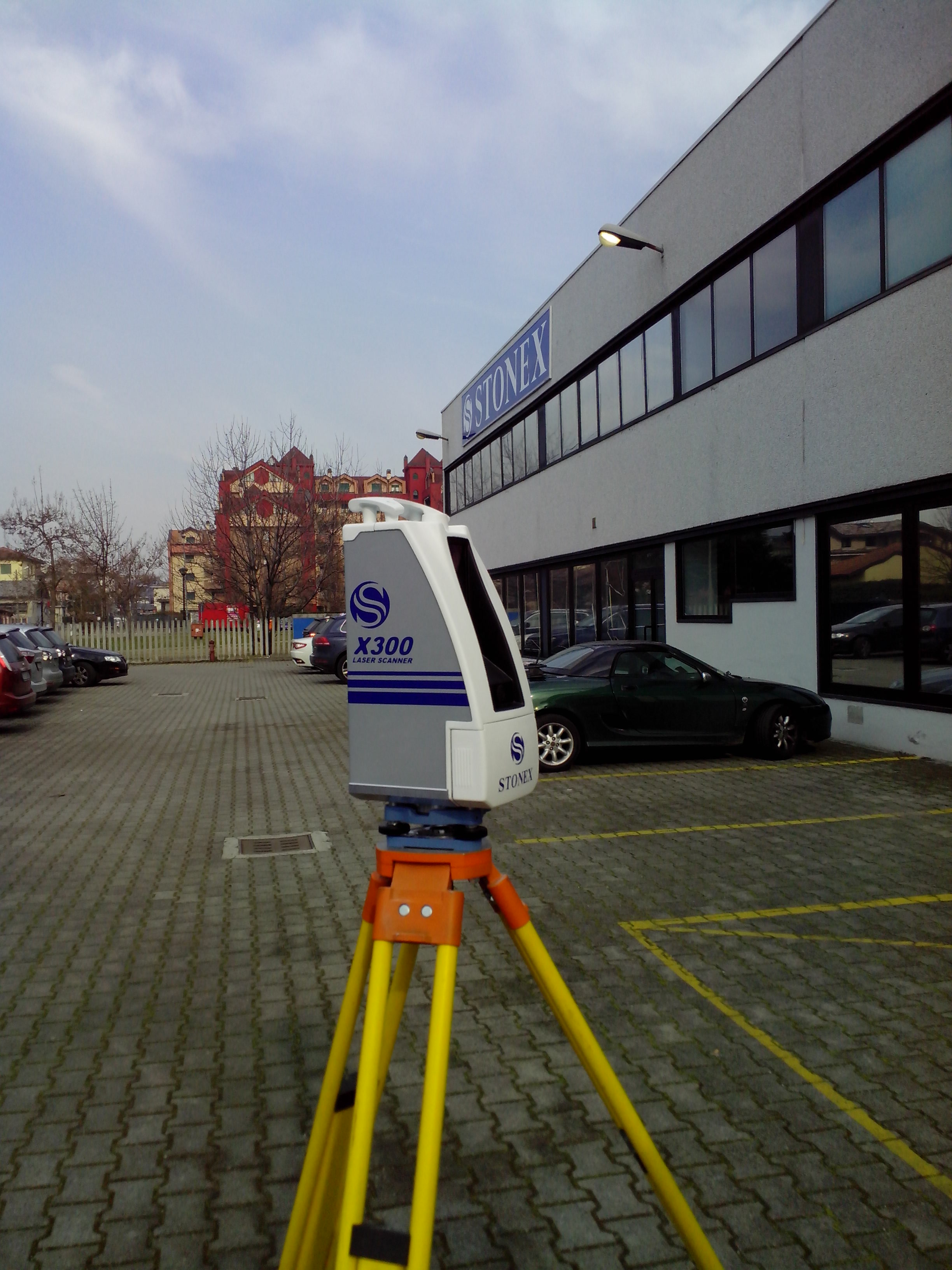

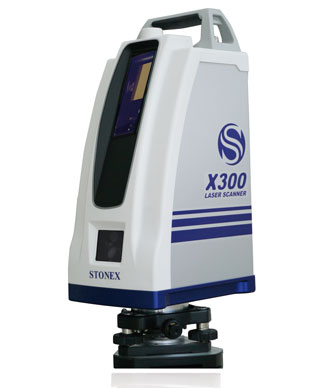

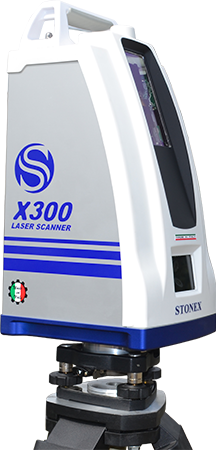

Ο νέος Laser Scanner της Stonex X300 Με ανταγωνιστική τιμή !Κόστος αντίστοιχο με έναν Robotic Total Station και με 300μ ακτίνα μέτρησης! Το πεδίο εφαρμογών είναι απίστευτα μεγάλο ! Αρχιτεκτονική, Αρχαιολογία , Τοπογραφία , Κατασκευή κ.α.



Διατίθεται σε δυο εκδόσεις   X300 1,6 - 300μ και X300 L 1,6-180μ ακτίνα μέτρησης.


Περιγραφή

Laser Scanning

Η ψηφιακή σάρωση είναι μια νέα μέθοδος αποτύπωσης και γεωμετρικής τεκμηρίωσης κτιρίων, αρχιτεκτονικών και αρχαιολογικών μνημείων, τεχνικών έργων (π.χ. σηράγγων, γεφυρών, φραγμάτων κλπ.), ή άλλων κατασκευών, όπου απαιτείται υψηλή ανάλυση, είναι απροσπέλαστα, δυσπρόσιτα ή δεν πρέπει να αγγίζονται. Στηρίζεται στην εξαιρετικά πυκνή καταγραφή τρισδιάτατων συντεταγμένων των σημείων της προς αποτύπωση επιφάνειας σε ταχύτητες λήψης από μερικές χιλιάδες  σημεία ανά δευτερόλεπτο.

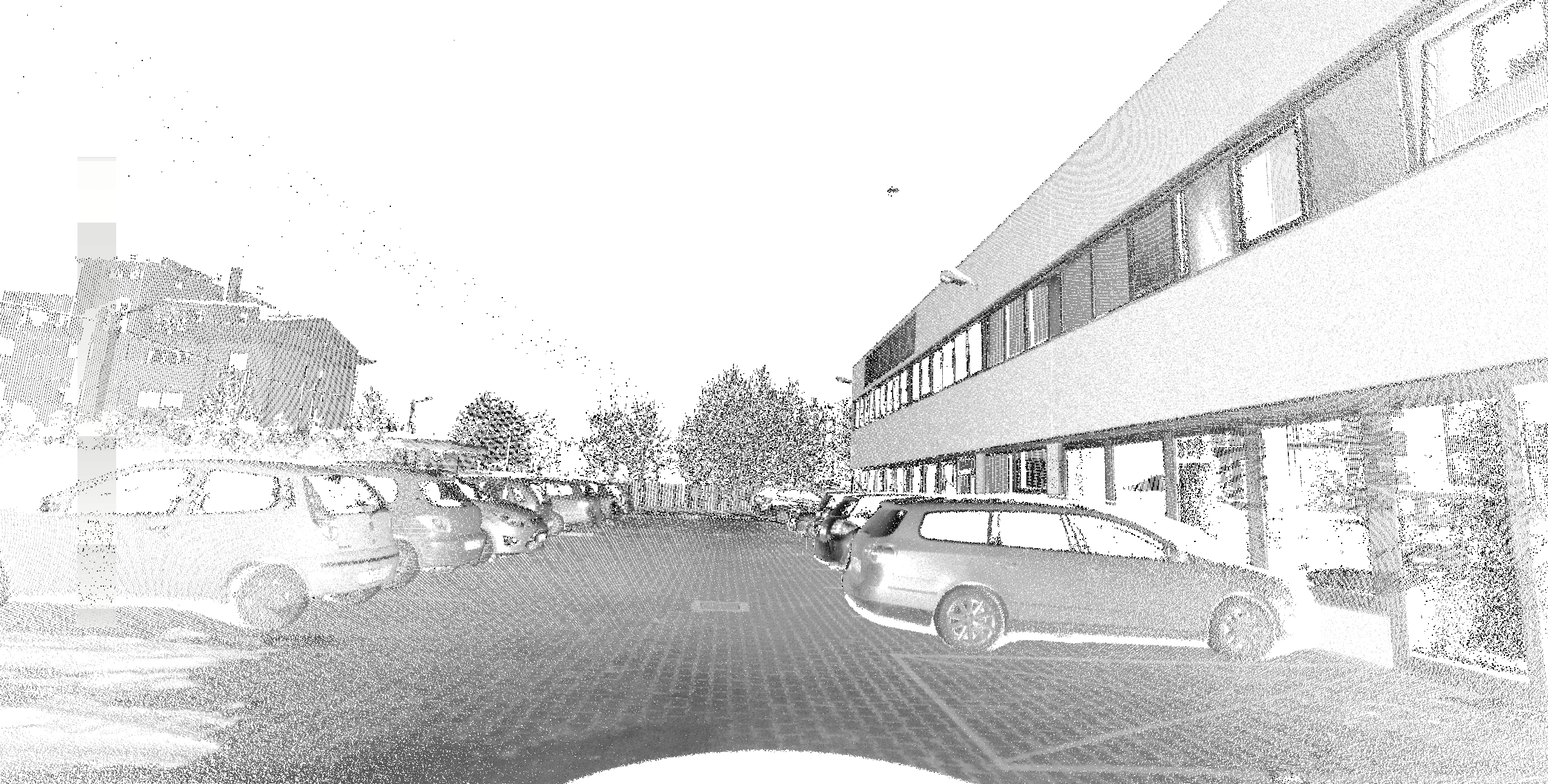

Η ολοκλήρωση της εργασίας πεδίου έχει σαν παράγωγο αποτέλεσμα ένα γεωαναφερμένο νέφος σημείων που λόγω της μεγάλης του πυκνότητας αλλά και της δυνατότητας να φέρει την πληροφορία της ανακλαστικότητας ή και του χρώματος του κάθε σημείου, προσεγγίζει τον όρο «εικονική πραγματικότητα».

Η δημιουργία του νέφους σημείων είναι το πρώτο από μια σειρά από άλλα παράγωγα που μπορεί κάποιος να αντλήσει από την ψηφιακή σάρωση με περεταίρω επεξεργασία. Κατά περίπτωση και ανάλογα με τις ανάγκες του χρήστη, μπορούν να παραχθούν οριζόντιες, κατακόρυφες ή διαγώνιες τομές, όψεις, εικόνες, video,  ορθοφωτογραφίες, αναπτύγματα επιφανειών, καμπύλες ισοδιάστασης, τρισδιάστατα ψηφιακά μοντέλα, προσδιορισμός παραμορφώσεων και πλήθος άλλων αναλύσεων που προκύπτουν από τη λειτουργία του σαρωτή στο μη ορατό φάσμα.

Παραγώμενο αποτέλεσμα:

  • Αποτύπωση υφιστάμενης κατάστασης και «ως κατασκευάσθη».
  • Γεωμετρική τεκμηρίωση κατασκευής
  • Ποσοτικός υπολογισμός
  • Έλεγχος ελεύθερου χώρου διέλευσης-προσδιορισμός σημείων εμπλοκής
  • Δημιουργία 2D και 3D προϊόντων (τομές, όψεις, 3D μοντέλα, ΤΙΝ κλπ.)
  • Ορθοφωτογραφίες
  • Περιηγητικά videos
  • Δημιουργία εικονικής πραγματικότητας
  • Δημιουργία 3D αντιγράφων υψηλης πιστότητας
  • Βάση δεδομένων ανασκαφών που θα επανακαλυφθούν
  • Δημιουργία μοντέλων των ευρημάτων για επανασυναρμολόγηση αποδομημένων μνημείων, αγαλμάτων, σκευών κλπ.
  • Γεωμετρική τεκμηρίωση και συσχετισμός με θεωρητικό μοντέλο
  • Καμπύλες ισοδιάστασης
  • Διαβαθμισμένα αναπτύγματα επιφανείας
  • Παρακολούθηση εξέλιξης φαινομένων με ποσοτικό προσδιορισμό
  • Παρακολούθηση προόδου εργασιών
  • Ογκομετρήσεις εξορύξεων





* 04/12/2013 Ο Ιταλικός οίκος STONEX Srl βραβεύθηκε για το X300 ως πρωτοποριακό προϊόν Link .

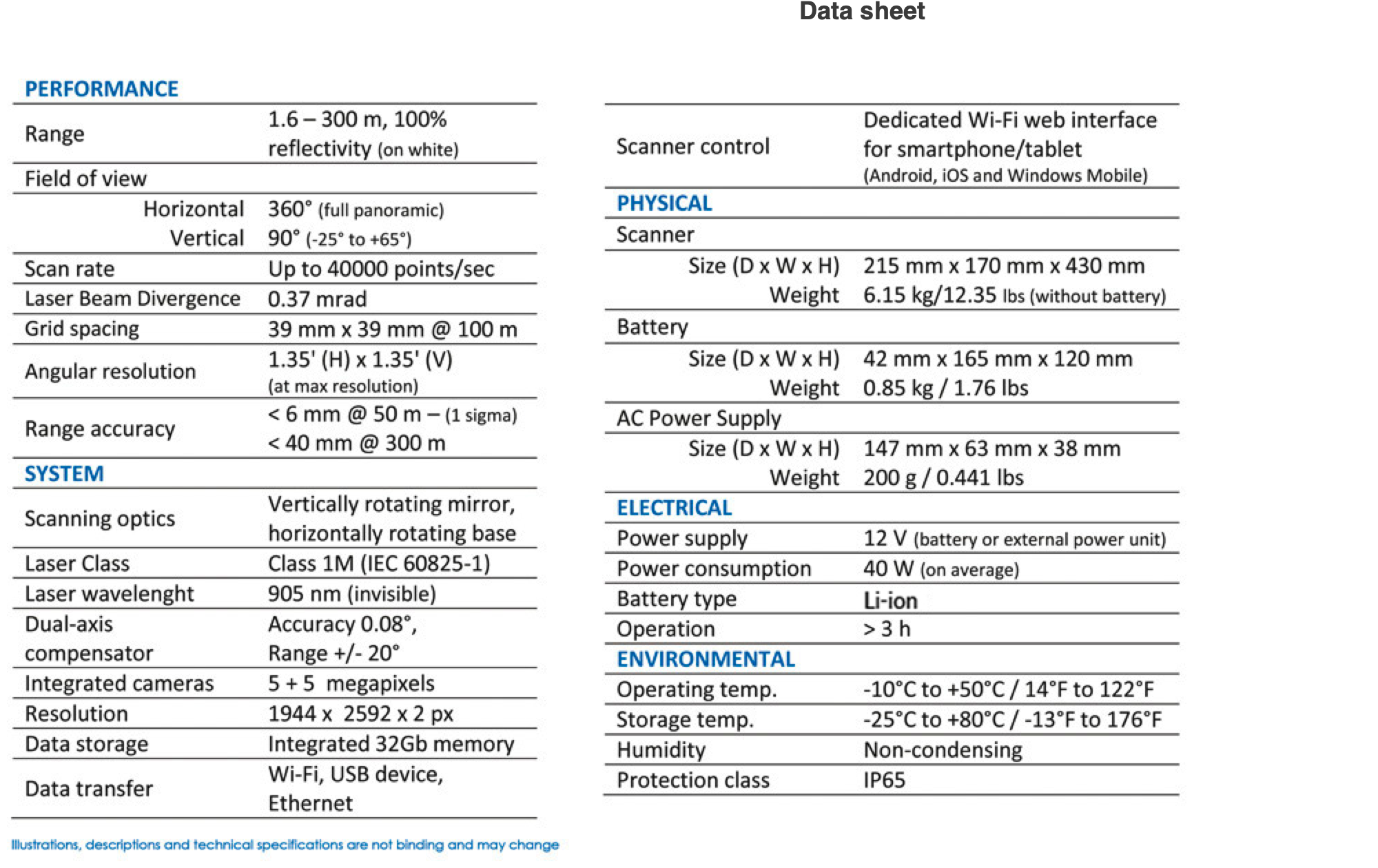

ΔΕΙΤΕ ΤΟ ΣΧΕΤΙΚΟ ΦΥΛΛΑΔΙΟ

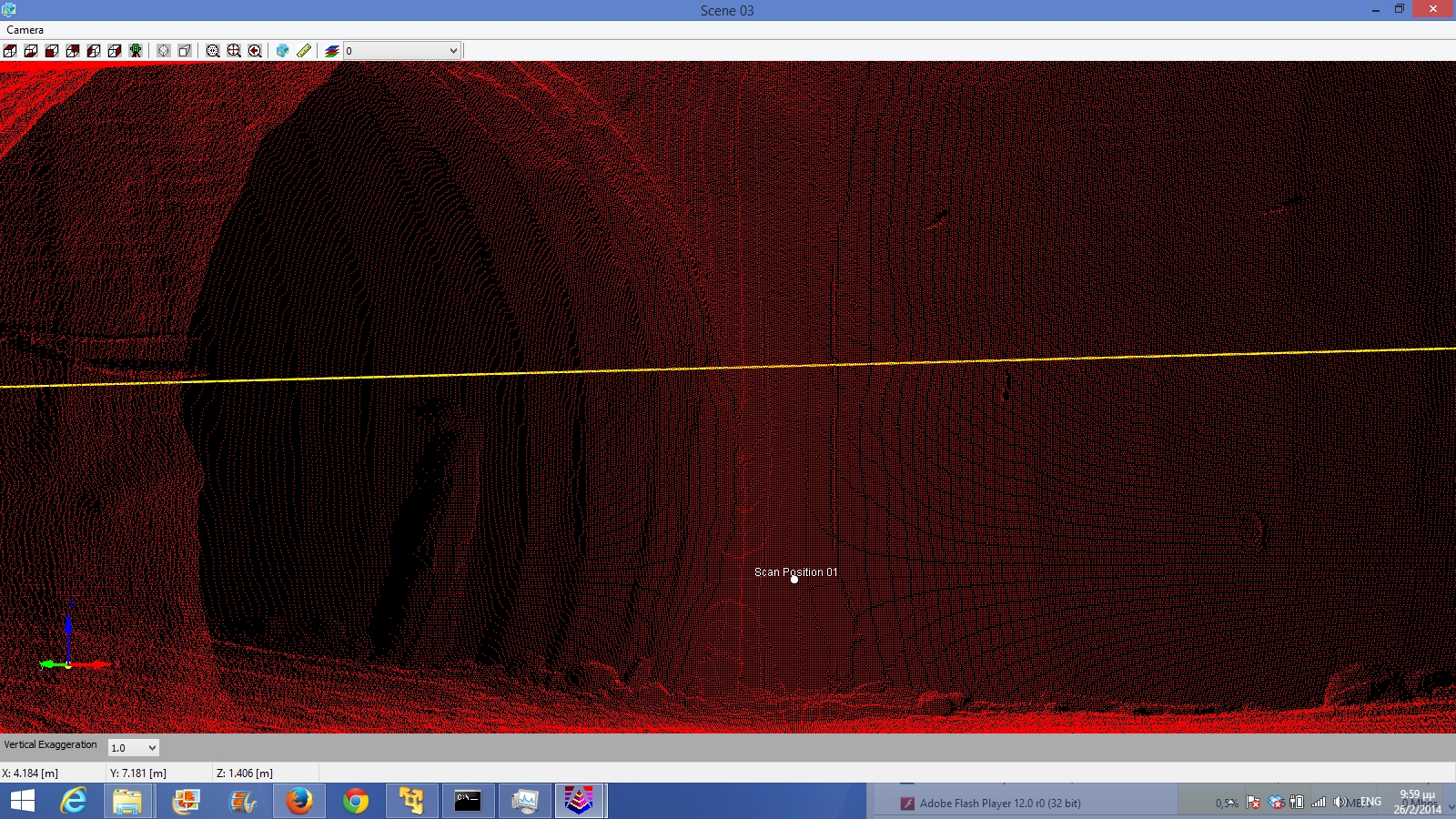

Stonex Contructor Software for Laser Scanner

* Το λογισμικό του Lazer Scanner διατίθεται και με Ελληνικό Λογισμικό για ακόμα μεγαλύτερη ευκολία στην χρήση του.

Δείτε το στα παρακάτω: Link 1 , Link 2 , Link3, Link4, Link5





Part Number      Description

B60-200302      X300, Laser Scanner +65°/-25° - Bundle for international market

ACCESSORIES AND SOFTWARE INCLUDED IN THE BUNDLE

60-X300-0-G008-0 CARRYING CASE X300 (YELLOW)
60-X300-0-E009-0 BATTERY CHARGER FOR LI-POLY 11,1 V. 8000 mAh LIPOTECH
60-X300-0-A003-0 X300 BATTERY ASSEMBLY 11,1 V. 8200 mAH
60-X300-0-P052-0 ADAPTOR  5-8 UNC FOR GPS FIXING (MALE TO MALE)
30-010004 STJ10-B, Tribrach [metal,three jaws, with optical plummet, black]

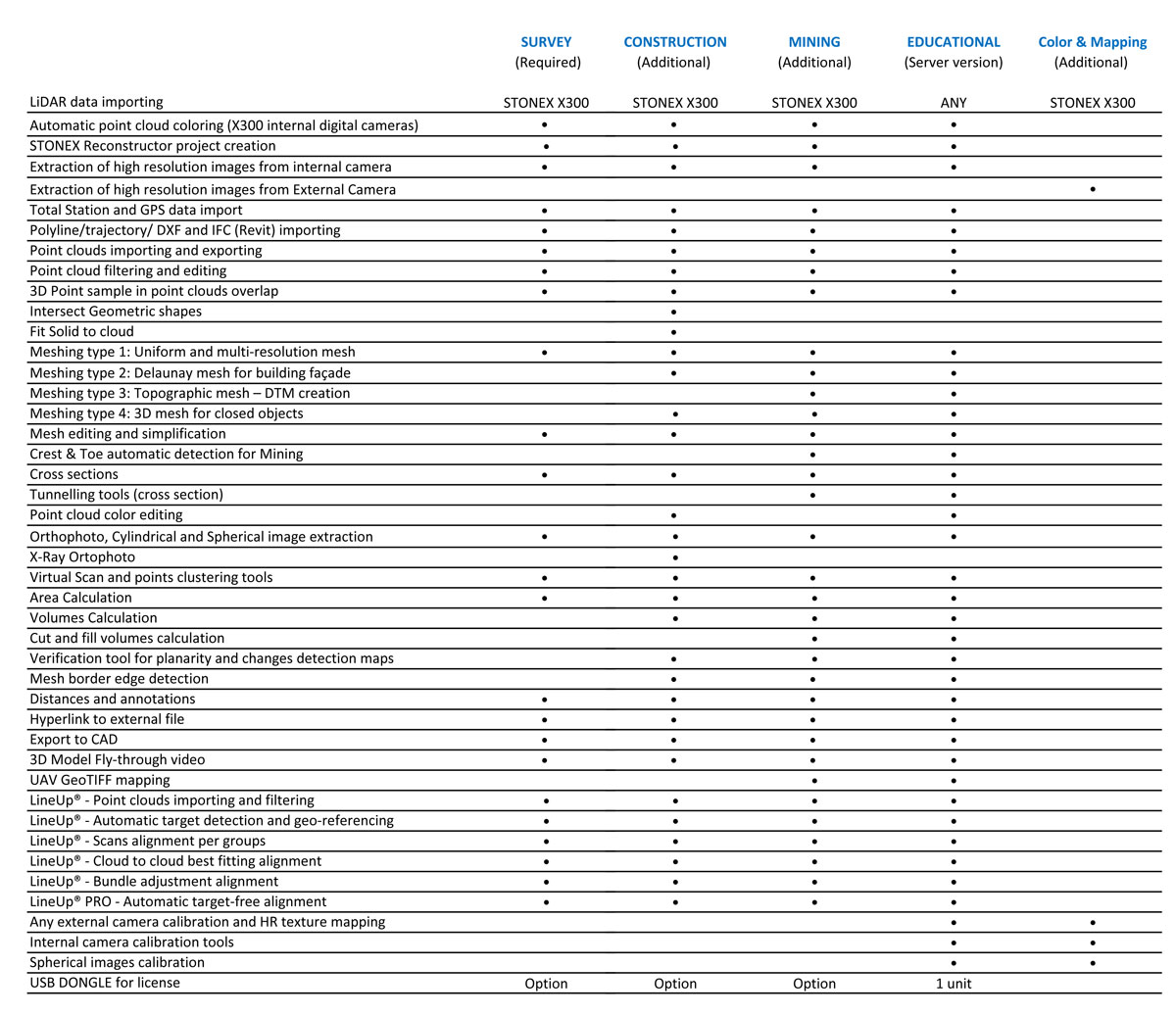

40-430001 X300 SW Stonex - Reconstructor Survey - 1 user licence



Optional Software :

40-430002 X300 SW Stonex - Stonex Reconstructor Mining - 1 user licence
40-430003 X300 SW Stonex - Stonex Reconstructor Construction - 1 user licence





3D Scan
