Περιγραφή

Ο STONEX S10 είναι ο πιο προηγμένος δέκτης RTK που έχει εμφανιστεί στον τομέα της τοπογραφίας . Ανοίγει μια νέα κατηγορία στα συστήματα εντοπισμού θέσης σε πραγματικό χρόνο με με εντελώς νέες δυνατότητες που αυξάνουν την παραγωγικότητα και την ακρίβεια !





Περιγραφή


O Stonex S10, ο ένας από τους πιο προηγμένους δέκτης GNSS που έχουν αναπτυχθεί ποτέ στην παγκόσμια αγορά. Είναι ο πρώτος δέκτης και οδηγεί σε μια νέα γενιά έξυπνου και ανοιχτού συστήματος GPS, όπου ο χρήστης έχει τη δυνατότητα να εγκαθιστά προσαρμοσμένες εφαρμογές απευθείας στον δέκτη.

Τα προηγμένα χαρακτηριστικά του Stonesx S10, όπως η αυτόματη οριζοντίωση  με ηλεκτρονική αεροστάθμη καθιστούν την εργασία πιο γρήγορη και με μεγαλύτερη ακρίβεια.

Ο εξελιγμένος σχεδιασμός εσωτερικής δομής εγγυάται ένα συμπαγές σύστημα: η κεραία GNSS, η πλακέτα GPS, η πλακέτα ισχύος, το UHF  RX / TX, η έξυπνη μπαταρία, η μονάδα 3.5G, η μονάδα BT και η μονάδα Wi-Fi τοποθετούνται σε έναν καλά οργανωμένο σύστημα για την μέγιστη αντοχή σε δύσκολες εργασιακές συνθήκες. Αντοχή σε ακραίες χρήσεις. Βελτιστοποίηση κατανάλωση ενέργειας.

Το Stonex S10 βασίζεται στην πλατφόρμα CORTEX-A8 με έξυπνο σύστημα LINUX σε συνδυασμό με ένα εξαιρετικό σύστημα δικτύωσης. Με την παροχή ενός ειδικού πακέτου SDK είναι δυνατό να αναπτυχθούν και να εγκατασταθούν ειδικές εφαρμογές που τρέχουν στο οικοσύστημα S10, επιτρέποντας μια απεριόριστη γκάμα προηγμένων εφαρμογών.
null

Πρωτοποριακός σχεδιασμός

Η δομή του S10 είναι από κράμα μαγνησίου αλουμινίου δίνοντας του υψηλές μηχανικές αντοχές καθώς και βελτιστοποιεί την απαγωγή θερμότητας από τον δέκτη.

Εσωτερική δομή

Εξαιρετικός σχεδιασμός που βελτιστοποιεί την απόδοση.

AIS (Auxiliary Inertial System )

Με ενσωματωμένο αντισταθμιστής ( Εξάλειψη του λάθους κατακορύφωσης), ηλεκτρονική αεροστάθμη επιτρέποντας την μέτρηση υπό κλίση του δέκτη για την αποτύπωση σε μη προσβάσιμες θέσεις σε ένα κοινό GPS. (Πρακτικά η αιχμή της ράβδου είναι το σημείο αποτύπωσης ή χάραξης)


3.5G Wireless Data Transmission

Υψηλών ταχυτήτων σύνδεση

WEBUI

Γραφικό σύστημα διαχείρισης του δέκτη (σύνδεση με WIFI κ.α.)

SMART AND OPEN



Ο STONEX S10 είναι βασισμένος στον επεξεργαστή CORTEX-A8 με onboard Linux με δυνατότητες Cloud πρόσβασης και Triple data safe-guard.



Αναφορικά μερικά από τα χαρακτηριστικά του δέκτη

  • 220 κανάλια παράλληλα εντοπισμού (BD970)
    • Σύστημα ηλεκτρονικής οριζοντίωσης Titl sensor και προσανατολισμού ηλεκτρονική αεροστάθμη επιτρέποντας την μέτρηση υπό κλίση του δέκτη για την αποτύπωση σε μη προσβάσιμες  θέσεις σε ένα κοινό GPS.
    • Δυνατότητα Παρακολούθησης όλων των δορυφορικών συστημάτων προσδιορισμού Θέσης,



  1. American GPS system (Μόνιμα ενεργοποιημένο) L1/L2/L2c/L5 (Μόνιμα ενεργοποιημένο)
  2. Russian GLONASS Satellite System (Μόνιμα ενεργοποιημένο)
  3. European GALILEO System (Μόνιμα ενεργοποιημένο)
  4. Chinese Compass system, (Μόνιμα ενεργοποιημένο)
  5. Japanese Quasi-Zenith Satellite System (QZSS)  (Μόνιμα ενεργοποιημένο)
  6. SBASS (Μόνιμα ενεργοποιημένο)



  • Διαθέτει Δυνατότητα ταυτόχρονης λειτουργίας Post-Processing και RTK μετρήσεων.
  • Είναι πλήρως εναλλάξιμος σε Base-Rover
  • Δυνατότητα Static
  • Συμβατό με όλα τα δικτυα σταθμών αναφοράς
  • Συμβατό με UHF Trimble, Pacific Crest, Satel κ.α
  • 1 Χ Ενσωματωμένη και 1 αποσπώμενη κάρτα μνήμης SD CARD
  • Πανίσχυρο επεξεργαστή
  • Φωνητική ενημέρωση
  • Αποσπώμενες μπαταρίες
  • Εύκολη πρόσβαση στην SIM card (και 3.5 G modem)
  • Διαθέτει  ασύρματη τεχνολογία WI-FI και Bluetooth που καθιστά το πλήρως απαλλαγμένο από καλώδια κατά την χρήση.
  • Είναι ανθεκτικό στις πτώσεις από ύψος 2μ
  • Είναι ανθεκτικό στην σκόνη και στο νερό κατά το πρότυπο IP67 με 100%
  • Δυο χρόνια εγγύηση και με δυνατότητα επέκτασης έως και 5 χρονιά

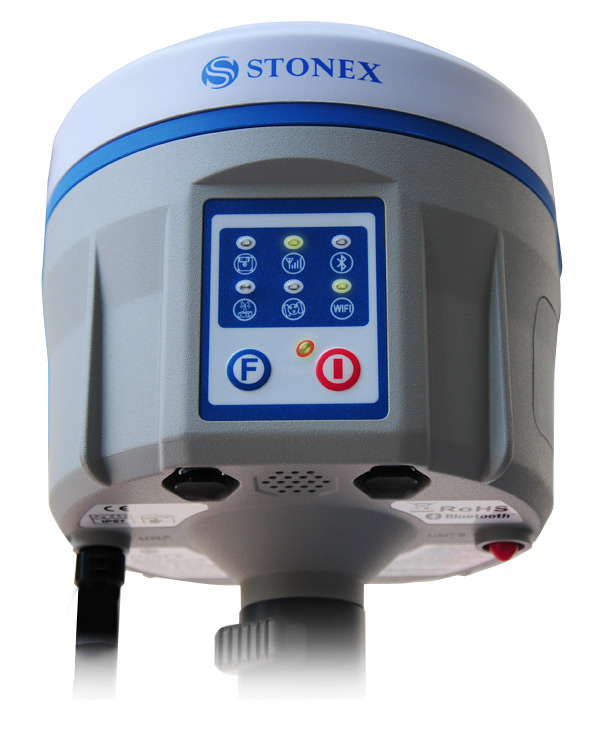

Το Πάνελ εξωτερικών φωτεινών ενδείξεων για την άμεση εμφάνιση τους κατάστασης του δέκτη σε συνδυασμό με την φωνητική καθοδήγηση δίνουν σαφή εικόνα για την κατάσταση του δέκτη. Φυσικά σε κάθε περίπτωση είναι διαθέσιμες οι πληροφορίες σε CLOUD ή  στο αντίστοιχο λογισμικό του χρήστη ή στο περιβάλλον διαχείρισης με χρήση Wi-Fi σύνδεσης και ενός WEB browser .



Περιεχόμενα θήκης μεταφοράς :

Δέκτης S10 GNSS, Μπαταρίες 2 , φορτιστής για 2 μπαταρίες, Τρικόχλιο και ανάτπτορας τρικοχλίου,  Διάταξη μέτρησης ύψους, Διάταξη ρυθμίσεως δέκτη, Διάταξη για την ακριβή μέτρησης σημείου εφαρμογής του δέκτη, quick snap on, καλώδιο ρύθμισης δέκτη, αντένα GPRS , κεραία UHF (στην περίπτωση που ο δέκτης είναι με ενσωματωμένο UHF), CD με οδηγίες χρήσης και λογισμικό διαχείριση δέκτη, έντυπο ελέγχου από την STOΝΕΧ






Σύντομες οπτικοακουστικές παρουσιάσεις :

Ο δέκτης κατά την χρήση

Χρήση  Link

Περιεχόμενα link

Μπαταρία του S10 link

S10 panel : Link

Ο S10 link

S10 Web GUI : Link

S10 εσωτερικής GNSS engine Web GUI BD970 : Link

SIM card : Link

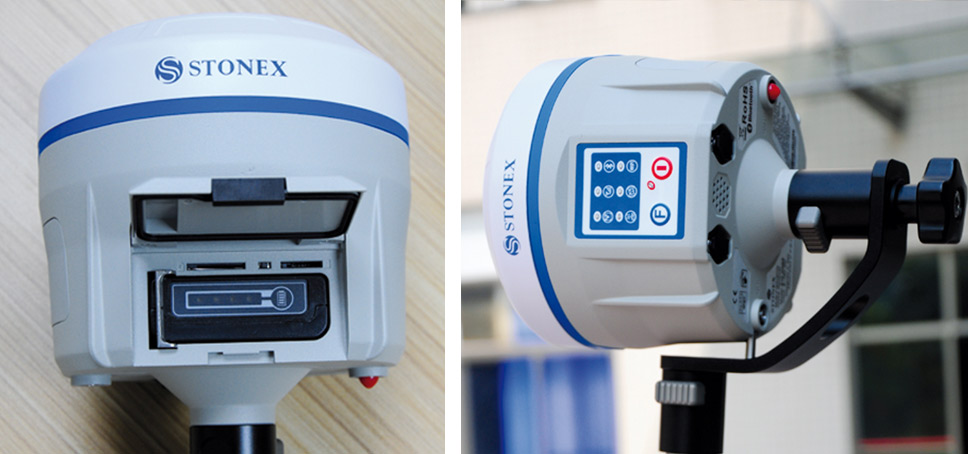

BATTERY / CALIBRATION

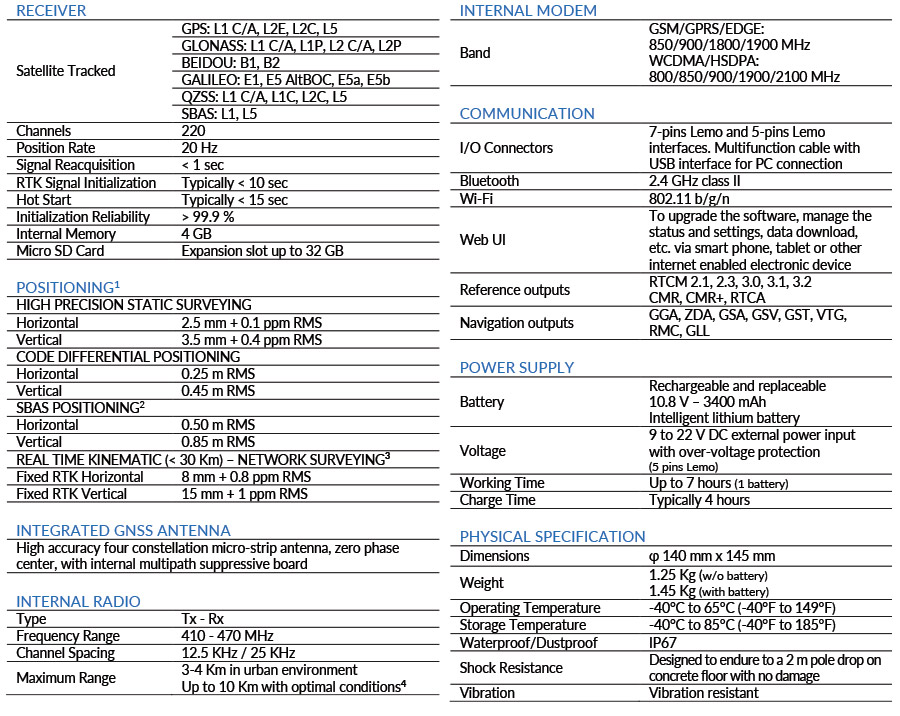

 data_sheet
